El Astra Tech Implant System EV constituye el siguiente paso en la evolución continua del Astra Tech Implant System.
El Astra Tech Implant System EV constituye el siguiente paso en la evolución continua del Astra Tech Implant System.
Diseños versátiles de implantes
Incluidos implantes rectos, cónicos, inclinados, cortos, estrechos y anchos, que se colocan usando una única bandeja quirúrgica.
Protocolo de fresado flexible
Permite una estabilidad primaria de preferencia.
Componentes restauradores específicos para cada localización
Incluidas opciones circulares y triangulares para el modelado del tejido blando.
Interfase única
Colocación en una sola posición de los pilares Atlantis CAD/CAM específicos para cada paciente.
Componentes de impresión autoguiados
Requieren una sola mano para un asentamiento preciso.
Función, belleza y biología en perfecta armonía

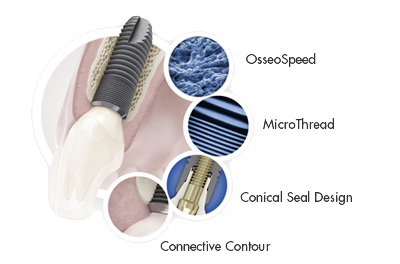

BioManagement Complex para el Astra Tech Implant System EVLa combinación exclusiva de las características independientes del Astra Tech Implant System BioManagement Complex garantiza un resultado fiable, predecible y estético tanto a corto como a largo plazo.

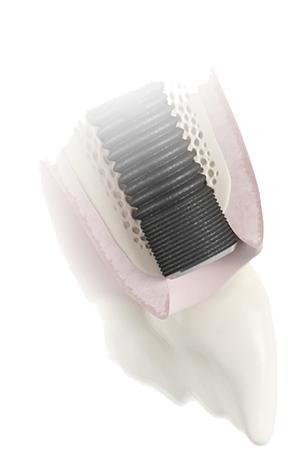

OsseoSpeed™: más hueso, más rápido
Una superficie de titanio modificada químicamente, con una topografía exclusiva a escala nanométrica, que estimula la cicatrización temprana del hueso y acelera el proceso de cicatrización del mismo.
MicroThread™: estimulación biomecánica del hueso
Roscas diminutas en el cuello del implante que ofrecen una distribución de la carga y unos valores de estrés óptimos.

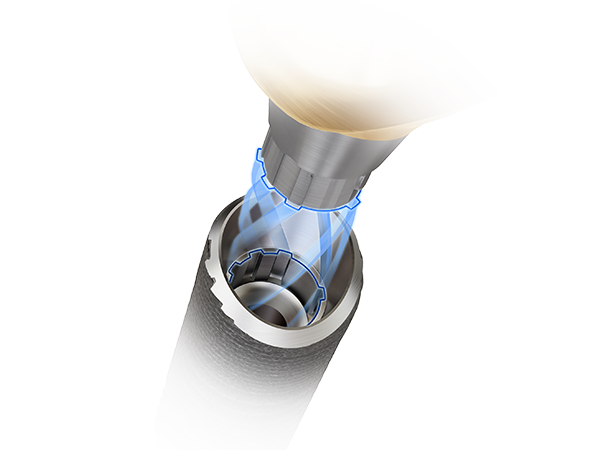

Conical Seal Design™: ajuste fuerte y estable
Conexión cónica que sella el interior del implante
frente a los tejidos circundantes, minimizando los micromovimientos y las microfiltraciones.
Connective Contour™: aumento del volumen y del área de contacto de los tejidos blandos
Contorno único que se crea al conectar el pilar al implante.
La base de esta evolución sigue siendo el exclusivo Astra Tech Implant System BioManagement Complex, que cuenta con una extensa documentación en la que se demuestra a largo plazo un mantenimiento del hueso marginal y unos excelentes resultados estéticos.
En la documentación, se concluye que el Astra Tech Implant System mantiene el hueso incluso mejor que la norma de éxito estándar actual.
Nuestras revolucionarias innovaciones son producto del conocimiento y de la comprensión de los procesos biológicos y clínicos implicados en la terapia con implantes dentales.
1985
Se inicia el uso de la primera generación de implantes con Conical Seal Design y Connective Contour en un estudio en el Hospital Universitario Karolinska en Estocolmo, Suecia
1989
Se presenta la idea de bombardear la superficie del implante con partículas de dióxido de titanio para aumentar el crecimiento óseo y la osteointegración. Nace la superficie TiOblast.
1990
Un equipo de la Universidad de Oslo, Noruega, idea el concepto de la superficie del implante modificada con flúor para acelerar el proceso de osteointegración. Como resultado, se inician los primeros estudios preclínicos experimentales sobre OsseoSpeed en 1993. En el año 2000 se coloca por primera vez en un paciente un implante OsseoSpeed en la Universidad de Oslo. La primera y única superficie de implante modificada químicamente, OsseoSpeed, se lanza en la EAO de París en 2004.
1991
Surge la idea de aplicar roscas diminutas en el cuello del implante para asegurar una estimulación biomecánica óptima del hueso y mantener el hueso marginal: nace MicroThread. Tras comparar 840 roscas de diferentes formas y tamaños, se identifica el perfil óptimo para la distribución positiva del estrés.
2007
Se presentan los pilares Atlantis CAD/CAM específicos para cada paciente para el Astra Tech Implant System.
2010
Se lanza OsseoSpeed TX. TX equivale a "tapered apex", ápice estrecho, que se introduce en la gama completa de implantes.
2011
Se presenta OsseoSpeed TX Profile, el implante exclusivo y patentado diseñado anatómicamente para crestas inclinadas.
2014
Lanzamiento del Astra Tech Implant System EV. La filosofía de diseño del sistema de implantes se basa en la dentición natural, utilizando un enfoque de la corona a la raíz, específico para cada localización. Presenta una interfase única con colocación en una sola posición de los pilares Atlantis CAD/CAM específicos para cada paciente.
Los sigiuentes componentes son los que necesitará para empezar correctamente:
Se necesita el UniDriver EV para la instalación de Uni Abutment EV
Procedimiento de laboratorio
Tratamiento implantológico guiado por ordenador Simplant

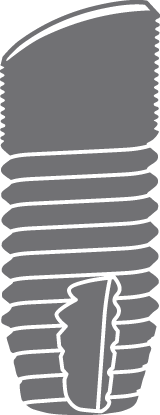

OsseoSpeed Profile EV presenta una forma específica para el uso eficiente del hueso existente en situaciones de cresta inclinada.

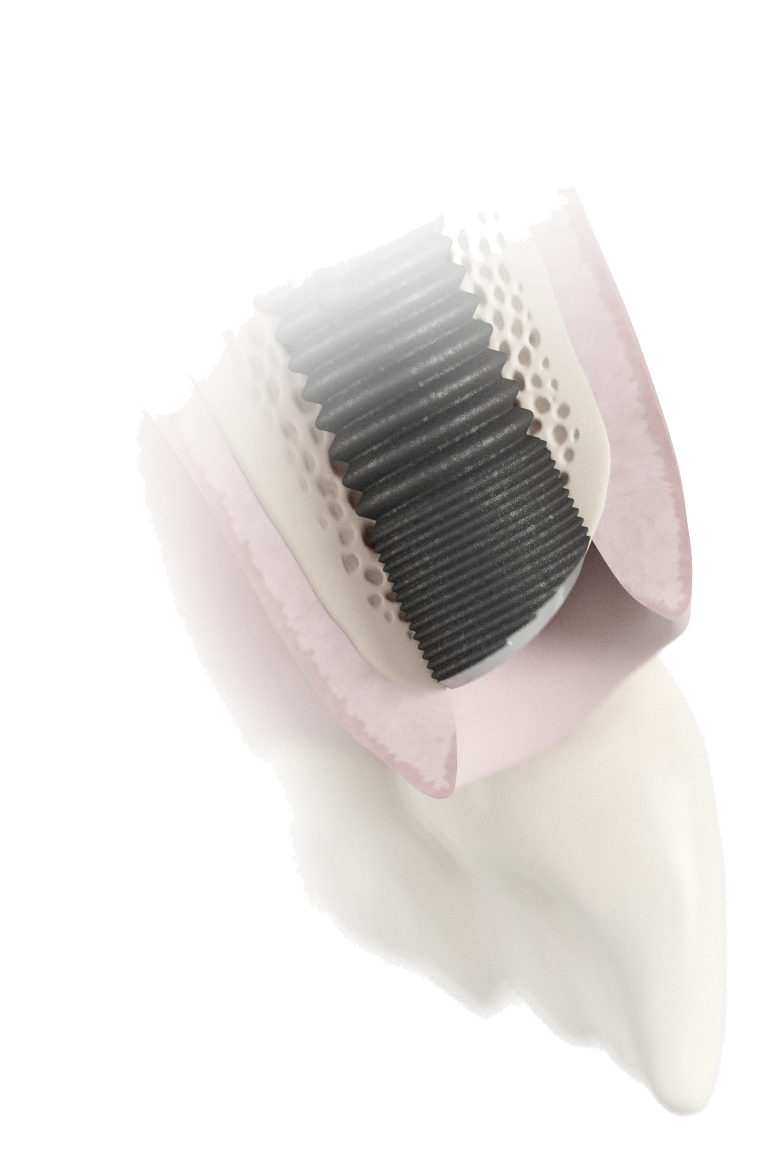

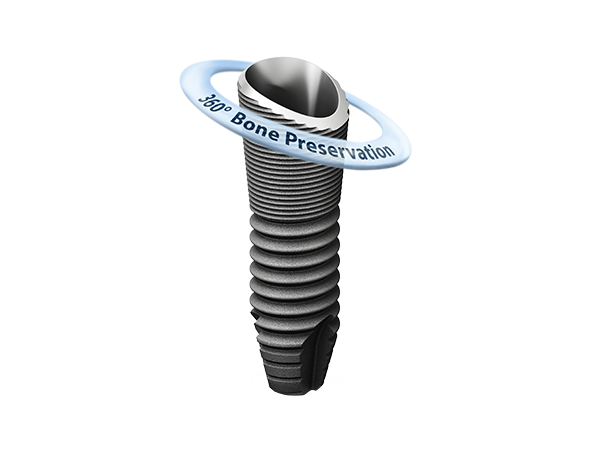

Conservación del hueso 360° en situaciones de cresta inclinada

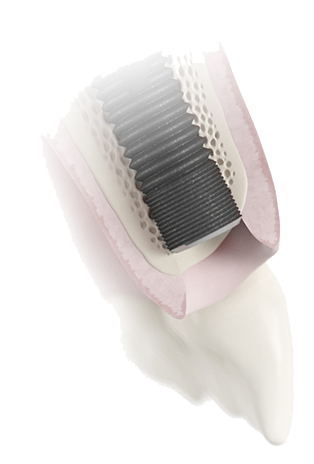

Conservación del hueso de 360 grados con OsseoSpeed Profile EVEs un hecho bien documentado que el hueso crestal se reabsorbe tras la extracción o la pérdida de un diente.
A menudo la reabsorción es pronunciada en la parte vestibular, lo que produce una cresta inclinada lingual hacia vestibular. Esta situación se produce incluso si se coloca inmediatamente un implante estándar en el alveolo postextracción.
El soporte hueso-implante es tridimensional, por lo que es importante que exista soporte de hueso marginal alrededor de todo el implante.
El mantenimiento del hueso marginal vestibular y lingual, en casos de crestas inclinadas, también influirá de forma positiva en los niveles de hueso marginal mesial y distal, lo que a su vez optimiza la estética natural del tejido blando.
Esto es lo que queremos decir con 360° de mantenimiento del hueso en situaciones de crestas inclinadas.
Cuando se coloca un implante estándar a nivel del hueso lingual, el cuello del implante queda expuesto vestibularmente y se compromete el resultado estético.
Si se coloca un implante estándar a nivel del hueso marginal vestibular, el hueso marginal lingual sin soporte se perderá.
OsseoSpeed Profile EV se coloca a nivel del hueso marginal vestibular y lingual, con lo que se conserva la estética del tejido blando y puede contribuir a reducir la necesidad del aumento óseo.
Al trabajar con un cuello de implante inclinado, la capacidad de identificar la ubicación de la cresta apical del implante es fundamental para la sencillez y la predictibilidad del proceso del tratamiento. Las mejoras dentro de la línea de OsseoSpeed Profile EV se han ideado para responder a esta necesidad, al mismo tiempo que se ofrecen soluciones de tratamiento flexibles.
Este diseño innovador ofrece un procedimiento de instalación rápido y un flujo de trabajo predecible entre el clínico y el técnico dental.
Colocación de una sola posición de todos los componentes indexados
Esta colocación exclusiva en una sola posición hace que todo el procedimiento del tratamiento sea sencillo y predecible, desde la colocación del implante hasta la conexión del pilar final.
Amplia gama de opciones de implantes
Disponible en diseños de implantes rectos y cónicos, en longitudes de 8 a 17 mm.
Las soluciones digitales de Dentsply Sirona Implants le respaldan desde la planificación hasta la restauración final y le ofrecen la posibilidad de trabajar con un flujo de trabajo totalmente digital.
Los implantes OsseoSpeed Profile se están evaluando en varios estudios en curso patrocinados por Dentsply Sirona Implants:

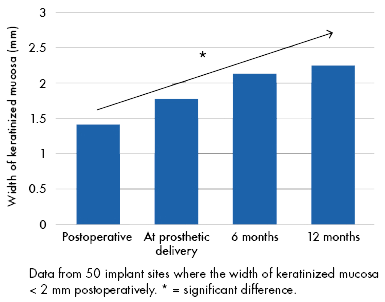

También se ha informado de un aumento importante en la anchura de la mucosa queratinizada en pacientes con tejido blando comprometido (véase la figura).

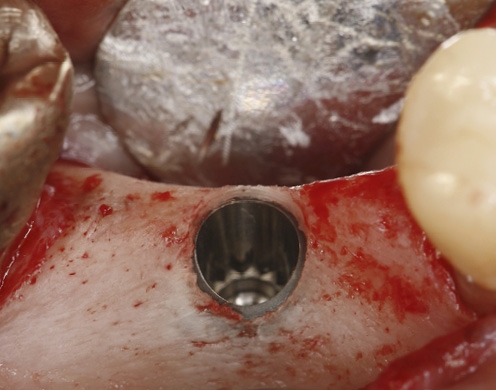

Colocación del implante
(OsseoSpeed Profile)
Prótesis entregada
a los 5 meses
Seguimiento de 1 año
Seguimiento de 3 años

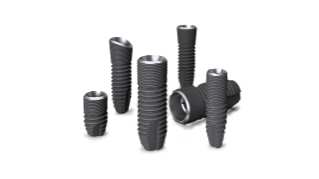

Los implantes OsseoSpeed EV se encuentran disponibles en una amplia gama de formas, diámetros y longitudes para todas las indicaciones, incluidas las situaciones con limitación de espacio y/o cantidad ósea.
OsseoSpeed EV implants are available in a versatile range of shapes, diameters and lengths for all indications, including situations with limited space and/or bone quantity.

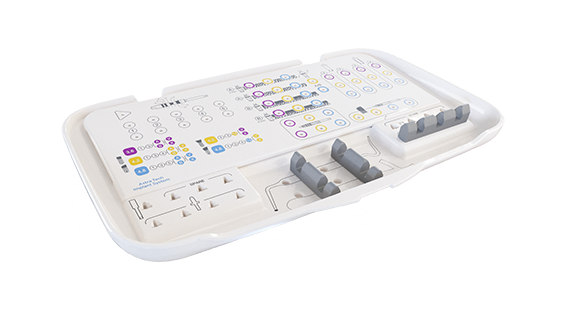

El diseño de la bandeja quirúrgica con tres plantillas intercambiables permite la adaptación del contenido de la bandeja según sus preferencias clínicas. La bandeja codificada por colores presenta una disposición que facilita su uso, el manejo efectivo en todo el procedimiento quirúrgico y la comunicación precisa entre el equipo quirúrgico.
El procedimiento de fresado se facilita mediante la codificación por colores y un sencillo sistema de numeración. Las diferentes opciones del protocolo de fresado ayudan a garantizar la preparación idónea del hueso marginal y permiten que se logre el nivel de estabilidad primaria de elección.
El diseño de las Step Drills aporta control táctil y guiado.
El Astra Tech Implant System EV consta de una gama exclusiva de implantes OsseoSpeed EV, que incluye soluciones para:
Esto le permite adaptarse y gestionar con facilidad y eficiencia los distintos retos que puedan surgir, que pueden incluir:
Longitudes 6–17mm
![]() |
![]() |
![]() |
![]() |
![]() |
Longitudes 8–17mm
![]() |
![]() |
OsseoSpeed: El implante presenta una superficie exclusiva con nanoestructura modificada con flúor que estimula la formación temprana de hueso y ofrece una unión más fuerte entre hueso e implante. MicroThread: Roscas diminutas en el cuello del implante que ofrecen una distribución de la carga y unos valores de estrés óptimos. Conical Seal Design: Unión cónica entre los implantes y los pilares que confiere una conexión fuerte y estable entre ellos. Todos los implantes OsseoSpeed EV presentan una geometría interna con una configuración cónica e indexada
El ápice estrecho del implante facilita la colocación del mismo en todas las situaciones, pero sobre todo en huesos poco densos y cuando se desea una infrapreparación.

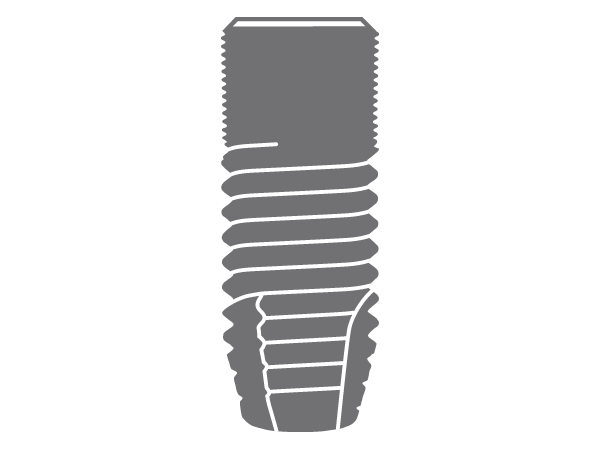

Implantes rectos OsseoSpeed Profile EV
Longitudes 8 – 17 mm
Implantes cónicos OsseoSpeed Profile EV
Longitudes 8 – 17 mm
Los símbolos son esquemáticos y no se muestran a escala.

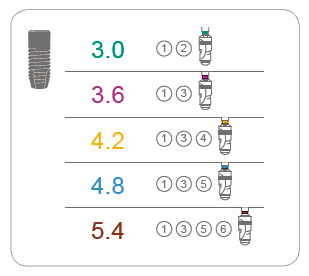

Las diferentes opciones del protocolo de fresado ayudan a garantizar la preparación idónea del hueso marginal y permiten que se logre el nivel de estabilidad primaria de elección.
Existe un protocolo de fresado recomendado para la preparación del hueso esponjoso con dos opciones para el hueso cortical. En los casos en los que se necesite una preparación de la osteotomía más ancha, apicalmente y/o a lo largo del cuerpo del implante, se encuentran disponibles fresas adicionales.
El procedimiento de fresado se facilita mediante la codificación por colores y un sencillo sistema de numeración. El diseño de las Step Drills aporta control táctil y guiado. Las excelentes propiedades de corte garantizan una preparación eficiente del lecho.
Tratamiento implantológico guiado por ordenador Simplant
Imagen recortada de Astra Tech Implant Syste Simplant Aprovechamiento del potencial digitalLa exclusiva combinación de Simplant con el Astra Tech Implant System EV aprovecha el potencial del tratamiento implantológico guiado por ordenador y de la planificación digital de la corona a la raíz.
Un procedimiento implantológico sencillo y un flujo de trabajo digital garantizan un proceso de tratamiento eficiente, resultados predecibles y resultados mejorados para sus pacientes.

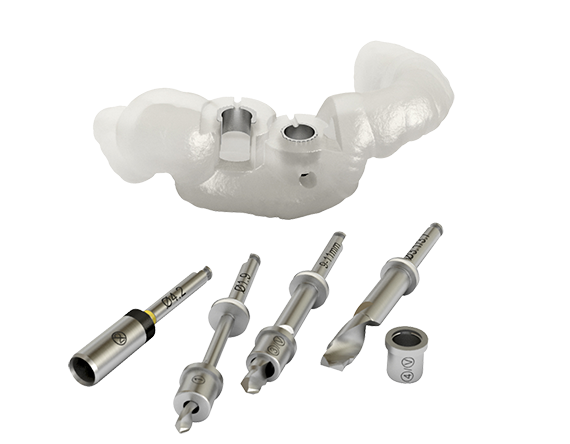

El concepto de cirugía guiada para el Astra Tech Implant System EV incluye lo siguiente:
El acceso lateral opcional proporciona una mayor facilidad de manejo incluso en casos con espacio interoclusal limitado. Esto permite el tratamiento de un mayor rango de indicaciones, así como el aumento del nivel de satisfacción y de comodidad del paciente.
El diseño de “sleeve-on” simplifica el manejo y elimina la necesidad de ayuda adicional para mantener las llaves de fresado autónomas en su lugar.
La bandeja codificada por colores presenta una disposición que facilita su uso, el manejo efectivo en todo el procedimiento quirúrgico y la comunicación precisa entre el equipo quirúrgico.
El Astra Tech Implant System EV presenta una innovadora colocación en una sola posición de los pilares Atlantis específicos para cada paciente, con el fin de simplificar el procedimiento de restauración.
El diseño de la bandeja quirúrgica con tres plantillas intercambiables permite la adaptación del contenido de la bandeja según sus preferencias clínicas.
La bandeja codificada por colores presenta una disposición que facilita su uso, el manejo efectivo en todo el procedimiento quirúrgico y la comunicación precisa entre el equipo quirúrgico.
Las fresas codificadas por colores se marcan con un número o letra para facilitar su identificación y como referencia.
Contenido simplificado para los implantes rectos usados más habitualmente.
Ver la bandeja y la guía de protocolo de fresado (archivo pdf)
Diseñada para toda la gama de diámetros de implantes, rectos y cónicos.
Ver la bandeja y la guía de protocolo de fresado (archivo pdf)
Admite la gama completa de implantes, incluidos los implantes cortos y OsseoSpeed Profile EV.
Ver la bandeja y la guía de protocolo de fresado (archivo pdf)
La plantilla Streamline admite los implantes rectos de uso más común, desde 6 mm a 15 mm.
Ver la bandeja y la guía de protocolo de fresado (pdf)
La plantilla Proline admite la gama completa dentro de la cirugía guiada, incluidos los implantes de 6 mm, cónicos y OsseoSpeed Profile EV.
Ver la bandeja y la guía de protocolo de fresado (pdf)
Los símbolos son esquemáticos y no se muestran a escala.
El Astra Tech Implant System EV incluye una completa gama de pilares que incluye pilares específicos para cada paciente y una amplia variedad de pilares prefabricados. Gracias al enfoque de la corona a la raíz específico para cada localización, estos componentes se han diseñado para hacer frente a todas las situaciones clínicas y a las necesidades de conformación del tejido blando para la restauración final.
Descargue aquí el PDF: Así de sencillo. Así de versátil.
In hac habitasse platea dictumst. Nunc ipsum eros, imperdiet non pretium auctor, aliquam non leo. Quisque ullamcorper molestie metus at gravida. Pellentesque commodo, enim ac ultrices euismod, leo felis sollicitudin metus, eu vestibulum odio turpis ac felis.

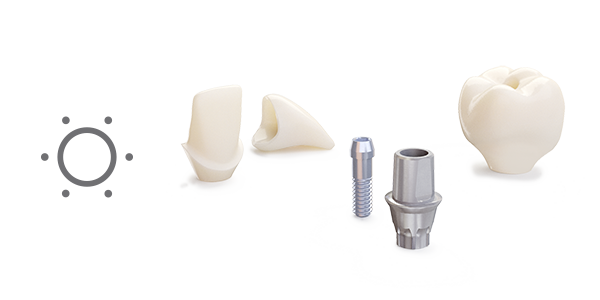

Componentes restauradores específicos para cada localizaciónSite specific restorative options small image
Estos componentes, basados en la dentición natural mediante un enfoque de la corona a la raíz específico para cada localización, se han diseñado para hacer frente a todas las situaciones clínicas y a las necesidades de conformación del tejido blando para la restauración final, incluidas opciones circulares y triangulares.

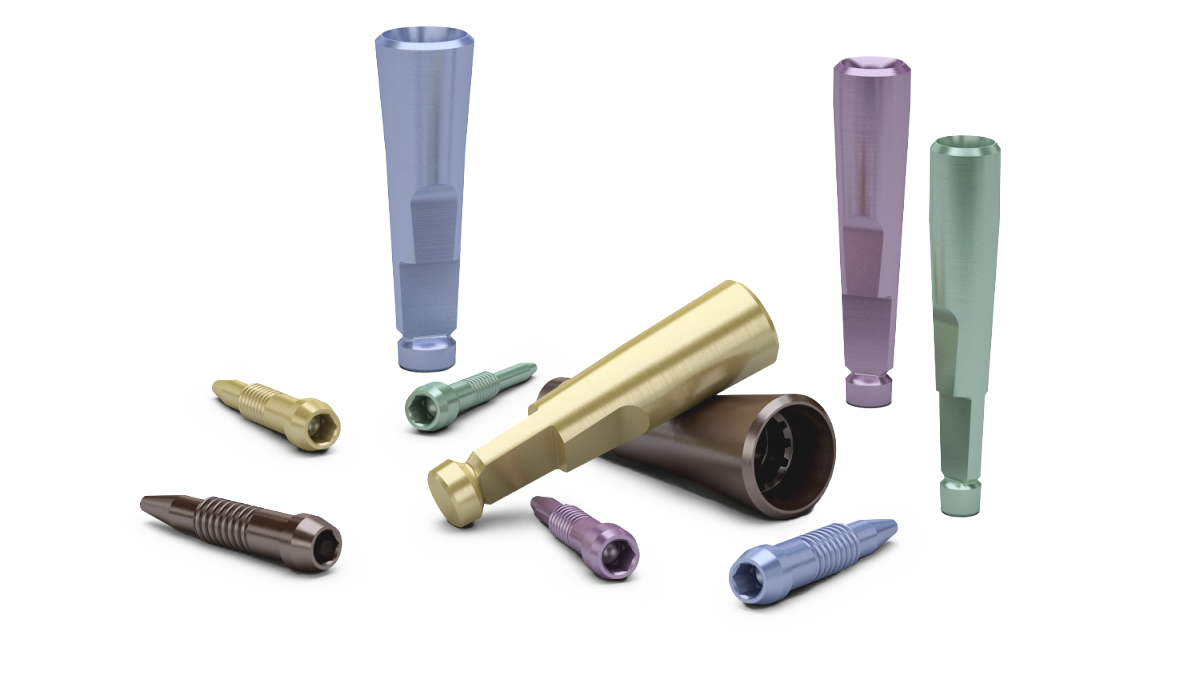

Para una mayor facilidad de uso, el Astra Tech Implant System EV presenta una innovadora conexión que permite una sola posición de los pilares Atlantis específicos para cada paciente. El diseño de la interfase también permite la flexibilidad de indexado de seis posiciones de los pilares prefabricados, mientras que los pilares sin indexado se pueden asentar en cualquier posición rotacional.
Los componentes de impresión autoguiados sólo requieren una mano para un asentamiento preciso. Al apretar el tornillo, el componente gira y solo se conecta al implante cuando está correctamente asentado. Este diseño innovador ofrece un procedimiento de instalación predecible y rápido.
Para una mayor sencillez, todos los pilares definitivos se han diseñado para atornillarse con un torque único (25 Ncm). Además, cada tornillo de pilar se ha diseñado óptimamente para garantizar una precarga correcta y una unión estable a largo plazo.

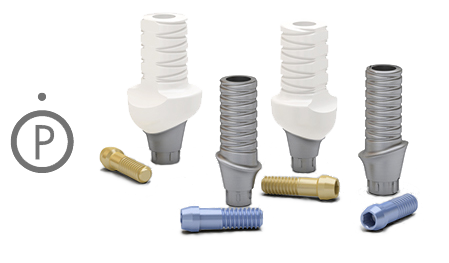

Funcionan como bases personalizables para las restauraciones provisionales a nivel de implante y permiten un modelado adicional del tejido blando si fuera necesario.
TempDesign™ EV
Temp Abutment EV

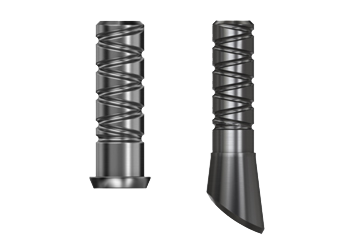

Cilindro Temporal para Pilar Recto EV/Cilindro Temporal para Pilar Angulado
Se puede utilizar como una solución provisional, o como una base para construir una restauración temporal
Hay múltiples soluciones para soportar sus coronas y puentes cementados. Siguiendo el enfoque de la corona a la raiz, usted puede elegir pilares para estética, función, o la combinación de los dos. Pilares con una sola posición, con seis posiciones, o no indexados, corresponden a la conexión del AstraTech Implant System EV, y viene codificada por colores para enlazar con cada tamaño de conexión.
Pilares Atlantis™
Mediante el uso del exclusivo software Atlantis VAD (Virtual Abutment Design), los pilares se diseñan individualmente a partir de la forma del diente definitivo y se fabrican con precisión. Estos pilares se diseñan y producen para aportar funcionalidad y estética y no se recomienda realizar modificaciones adicionales.
TiDesign™ EV/ ZirDesign™ EV*
TiDesign EV y ZirDesign EV son pilares anatómicos de dos piezas prediseñados. El diseño y las dimensiones se basan en la dentición natural mediante un enfoque de la corona a la raíz, específico para cada localización. Las opciones circular y triangular imitan una variedad de formas de dientes y están armonizadas con la arquitectura del tejido blando creada por el correspondiente pilar de cicatrización.
CastDesign™ EV
CastDesign EV es un pilar realizado en una aleación preciosa inoxidable, y se ha diseñado y fabricado en el laboratorio. CastDesign EV se utiliza para la fabricación de pilares personalizados para restauraciones cementadas, mediante técnicas habituales de encerado y colado. Puede compensar angulaciones de hasta 30°.
Direct Abutment EV y Direct Abutment EV API™
Direct Abutment EV es un pilar de una sola pieza, diseñado para responder a las necesidades de los clínicos en procedimientos convencionales de fabricación de coronas y puentes y para aportar sencillez restauradora. Se encuentran disponibles en distintos diámetros y alturas e imitan las preparaciones de dientes naturales. Se entregan estériles
Direct Abutment EV API (Todos los componentes incluidos) incluye todos los componentes necesarios para el procedimiento restaurador y de laboratorio, incluido el muñón de impresión, la tapa de cicatrización, la réplica y el cilindro calcinable. Se entregan no estériles
API Clinic
- Direct Abutmen EV Healing cap
- Direct Abutmen EV Pick-up
API Laboratory
- Direct Abutmen EV Burnout cap
- Direct Abutmen EV Replica API
TitaniumBase EV
Titanium Base EV with restorative options w index symbolTitaniumBase EV* combina la resistencia probada de un pilar de titanio prefabricado con la estética de un componente cerámico diseñado individualmente. Con esta solución, el laboratorio dental puede diseñar y fabricar una restauración CAD/CAM con su sistema de preferencia.
*Puede que este producto no esté regulado, o no se encuentre disponible o no cuente con licencia en todos los mercados. Para obtener más información, póngase en contacto con su representante local de Dentsply Sirona Implants.
Archivos para un flujo de trabajo digital
Los archivos también están disponibles en el portal de 3Shape.
Diseñada específicamente para adaptarse a los procedimientos restauradores y quirúrgicos, es un componente muy versátil que facilita el almacenamiento de fresas e instrumental utilizado con menos frecuencia.
Los pilares para restauraciones atornilladas ofrecen la comodidad de la removilidad a las restauraciones protésicas finales. Con estos pilares se pueden realizar restauraciones unitarias y múltiples, y se pueden utilizar para corregir implantes no paralelos. Existen dos opciones para las restauraciones unitarias.
A solid prosthetic interface with a 33° top cone and a M1.8 mm Bridge Screw EV. This design facilitates non-parallel implant situations
up to 66°.
Interfaz protésica angulada con un cono superior de 20° y un tornillo puente EV de M1,8 mm - este diseño facilita las situaciones de implantes no paralelos con canales de tornillo puente situados de forma desfavorable.
El pilar Atlantis Crown es un pilar para restauraciones unitarias atornilladas. Los pilares Atlantis Crown sólo se asientan en una posición sobre implantes OsseoSpeed EV.
CastDesign EV se utiliza para la fabricación de un pilar personalizado para restauraciones unitarias atornilladas, utilizando las técnicas habituales de encerado y colado. CastDesign EV es una aleación no oxidante de alto valor, diseñada y fabricada en el laboratorio.
TitaniumBase EV* combina la resistencia probada de un pilar de titanio prefabricado con la estética de un componente cerámico diseñado individualmente. Esta solución permite al laboratorio dental diseñar y fabricar una restauración CAD/CAM dentro de su flujo de trabajo preferido.
Para restauraciones provisionales y definitivas cementadas/atornilladas
*Es posible que este producto no esté autorizado en todos los mercados. Por favor, contacte con su representante local de DENTSPLY Implants para más información.
NOTA: al descargar este archivo acepta los términos y condiciones.
Los archivos también están disponibles en 3Shape Dental System.
Para confeccionar sobredentaduras ancladas sobre implantes hay diferentes alternativas disponibles. Estas soluciones ancladas pueden ser ferulizadas o no ferulizadas. Las esrtructuras de más alto nivel de calidad son fabricadas por ATLANTIS siguiendo una metodología CAD/CAM. Para restauraciones no ferulizadas, usted puede elegir entre varias opciones de anclaje.
Uni Abutment EV tiene una interfaz protésica sólida con un cono superior de 33° y un tornillo puente EV de M1,8 mm. El diseño facilita situaciones de implante no paralelas de hasta 66°.
ATLANTIS supraestructuras Bar |
ATLANTIS supraestructuras – 2in1 |
OD Cylinder EV |
![]() |
![]() |
![]() |
Para sobredentaduras removibles sobre restauraciones ferulizadas en mandíbula o maxilar. Barras estándar o personalizadas. |
Puente e híbrido para sobredentaduras removibles sobre restauraciones ferulizadas en la mandíbula o el maxilar. La estructura primaria es una barra a medida y la estructura secundaria puede ser un puente o un híbrido. |
Para sobredentaduras removibles sobre restauraciones ferulizadas en mandíbula o maxilar sobre barra soldada convencional en oro. |
El Astra Tech Implant System EV ofrece dos opciones de fijación para restauraciones convencionales no ferulizadas:
Pilar localizador EV |
Pilar de bola EV |
![]() |
![]() |
Para sobredentaduras removibles sobre restauraciones no ferulizadas en la mandíbula. | Para sobredentaduras removibles sobre restauraciones no ferulizadas en la mandíbula. |
El OsseoSpeed Profile EV está respaldado por una amplia gama de opciones restauradoras que incluyen soluciones para:

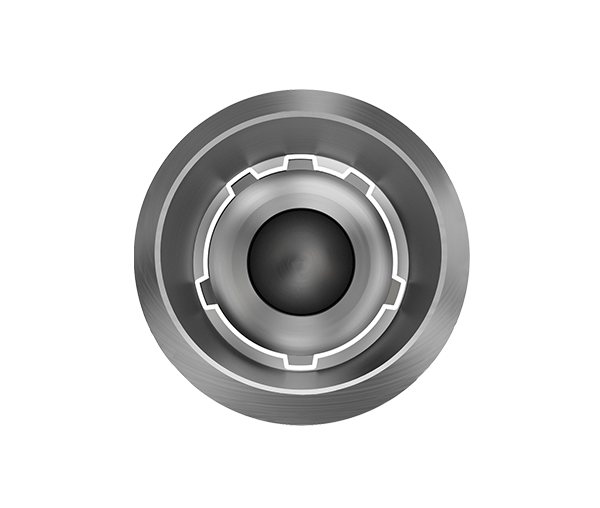

El implante OsseoSpeed Profile EV tiene una interfaz única con colocación en una sola posición de todos los componentes indexados para un flujo de trabajo sencillo y preciso e incluye una opción para la colocación sin indexado de pilares de una pieza.
La parte de indexación de la interfaz tiene seis ranuras, cinco colocadas simétricamente y una ranura adicional que está situada hacia el punto más alto del cuello del implante.
Todos los pilares Atlantis y los componentes indexados para OsseoSpeed Profile EV se asientan en una sola posición.
Los pilares sin índice se asientan en cualquier posición rotacional.
Los siguientes pilares indexados están diseñados específicamente para OsseoSpeed Profile EV y presentan la exclusiva colocación en una sola posición.
TempDesign™ Perfil EV
Pilar Temp Perfil EV

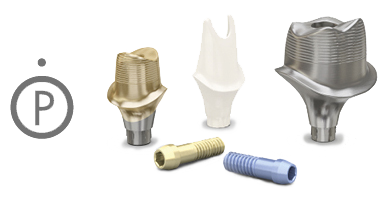

Pilares Atlantis™
Pilar Atlantis para OsseoSpeed Profile EV con símbolo de indexadoUtilizando el exclusivo software Atlantis VAD (Virtual Abutment Design), los pilares se diseñan individualmente a partir de la forma final de la corona y se mecanizan con precisión. El pilar se diseña y fabrica para proporcionar funcionalidad y estética, y no se recomiendan modificaciones adicionales.

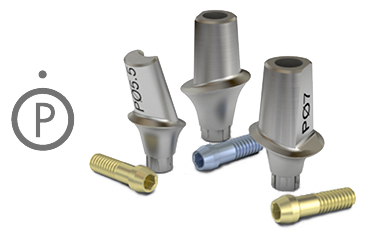

TiDesign™ Profile EV
TiDesign Profile EV con símbolo de indexadoTiDesign Profile EV es un pilar anatómico prediseñado de dos piezas. El diseño y las dimensiones se basan en la dentición natural utilizando un enfoque específico para el lugar, con la corona hacia abajo. Las opciones redonda y triangular imitan una variedad de formas dentales y se armonizan con la escultura del tejido blando creada por el pilar de cicatrización correspondiente.

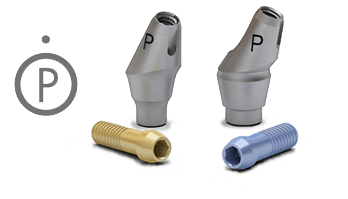

Pilar angulado Profile EV
Pilares angulados Profile EVUna interfase protésica angulada con un cono superior de 20° y un tornillo puente EV de M1,8 mm. El diseño facilita las situaciones de implantes no paralelos con canales de tornillo puente situados de forma desfavorable.
Pilar corona Atlantis
Colocación en una sola posición para implantes OsseoSpeed Profile EV.
* Pilar angulado Profile EV aún no disponible.

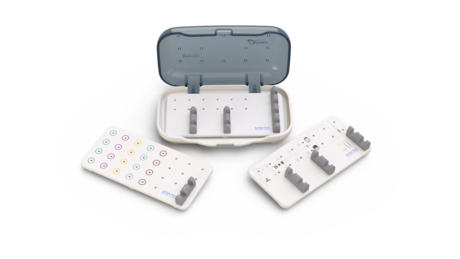

La bandeja pequeña EV se ha diseñado específicamente para adaptarse con facilidad a los procedimientos restauradores y quirúrgicos. Su tamaño compacto favorece un uso eficiente de los autoclaves. Los recubrimientos sencillos e intercambiables y las prácticas opciones de almacenamiento favorecen un flujo de trabajo racionalizado que aporta sencillez y rentabilidad a su consulta.
Astra Tech Implants System cubre toda la gama de flexibilidad quirúrgica y versatilidad protésica, con el fin de proporcionar excelentes resultados clínicos a corto y largo plazo. Por otra parte, Astra Tech Implants System ha sido clínicamente probado, científicamente documentado, y se utiliza en las clínicas y prácticas diarias.
IMPLANTES Y COMPONENTES
De por vida
CIRCONIO
5-años
INSTRUMENTOS
3-años
